Как выбрать магнитную мешалку с нагревом: объем, вязкость, температура и управление
Магнитные мешалки применяют для приготовления растворов, перемешивания реакционных смесей, пробоподготовки и других лабораторных процессов, где необходимо поддерживать движение жидкости.
Если методика дополнительно требует нагрева, используют магнитные мешалки с нагревательной платформой.
При выборе важно учитывать не только максимальный объем, скорость вращения или температуру нагрева. Две модели с похожими характеристиками могут по-разному работать в реальном процессе: с разными объемами, вязкостью среды, типом посуды, требованиями к контролю температуры и воспроизводимости режима.
Поэтому подбор магнитной мешалки лучше начинать не с максимальных цифр в каталоге, а с конкретной лабораторной задачи: что нужно перемешивать, в каком объеме, при какой температуре, насколько точно нужно контролировать режим и сколько образцов необходимо обрабатывать одновременно.
Автор экспертной статьи
Роман Сказов
Директор по развитию ООО «ГЛОБАЛ ЛАБ»,
кандидат химитческих наук
По вопросам подбора технологического, пилотного
и промышленного оборудования: skazov@global-lab.ru
Содержание
Основные термины
Магнитная мешалка — лабораторный прибор, в котором жидкость перемешивается магнитным якорем, вращающимся вслед
за магнитным приводом внутри прибора.
Магнитный якорь — перемешивающий элемент с магнитом внутри. Его размер и форма влияют на устойчивость перемешивания, особенно при работе с разными объемами, вязкостью
и формой сосуда.
Магнитная мешалка с нагревом — прибор, который одновременно перемешивает жидкость и нагревает сосуд на рабочей платформе.
Объем перемешивания — максимальный или рекомендуемый объем жидкости, с которым может работать мешалка. Обычно этот параметр указывают для воды, поэтому его нельзя автоматически переносить на масла, сиропообразные жидкости и суспензии.
Вязкость — свойство жидкости сопротивляться течению
и перемешиванию. Чем выше вязкость, тем большую нагрузку среда создает на магнитный якорь и привод.
Срыв магнитного якоря — ситуация, при которой якорь теряет синхронизацию с магнитным приводом: вращается рывками, смещается по дну сосуда или останавливается.
Температура платформы — температура нагревательной поверхности мешалки. Она не равна температуре жидкости в сосуде.
Температура образца — фактическая температура жидкости внутри сосуда. Если она критична для методики, нужен внешний температурный датчик.
Внешний температурный датчик — датчик, который погружают в рабочую среду для контроля температуры непосредственно в образце.
Верхнеприводная мешалка — прибор, в котором перемешивающий элемент вращается сверху через вал. Такое оборудование рассматривают, если магнитная мешалка не справляется с вязкой средой, большим объемом или плотной суспензией.
С чего начать выбор магнитной мешалки
Перед подбором оборудования полезно ответить на несколько вопросов:
- Нужен ли нагрев или достаточно только перемешивания?
- Каков реальный рабочий объем жидкости?
- Какова вязкость среды при рабочей температуре?
- Нужно ли контролировать температуру платформы или непосредственно образца?
- Требуется ли точная установка скорости, температуры и времени?
- Какой размер посуды используется?
- Нужно работать с одной пробой или сразу с несколькими образцами?
- Может ли магнитная мешалка справиться с задачей или нужна верхнеприводная?
Такой подход помогает подобрать оборудование под методику, а не покупать прибор
только по максимальным характеристикам.

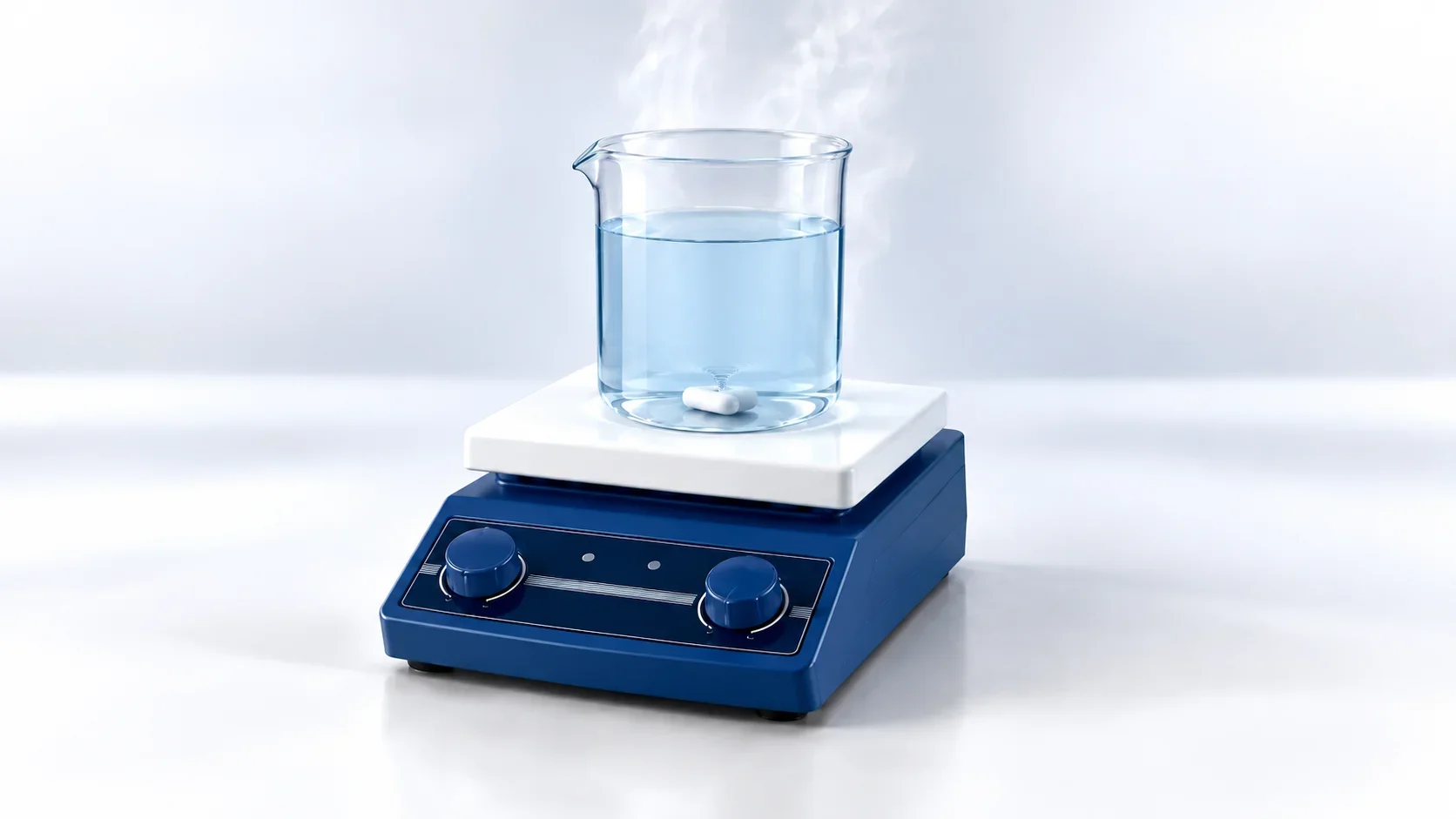

Одновременный нагрев и перемешивание жидкости на магнитной мешалке
Когда нужна магнитная мешалка с нагревом
Нагрев необходим не во всех процессах: если задача заключается только в равномерном
перемешивании жидкости при комнатной температуре, можно использовать магнитную мешалку
без нагревательной платформы.
Модель с нагревом стоит выбирать, если температурный режим является частью методики: нужно ускорять растворение вещества, проводить процесс при повышенной температуре, одновременно нагревать
и перемешивать реакционную смесь или длительное время поддерживать заданный температурный режим.
Первый вопрос при подборе оборудования: требуется ли нагрев непосредственно в рамках методики
или достаточно только перемешивания?
Объем и свойства перемешиваемой среды
Одна из основных характеристик магнитной мешалки — максимальный объем перемешивания. Однако это значение нельзя рассматривать отдельно от свойств жидкости.
Производители обычно указывают максимальный объем применительно к воде. Поэтому характеристика
«до 20 л» не означает, что прибор будет одинаково устойчиво перемешивать 20 л воды и 20 л более
вязкой среды.
При увеличении вязкости возрастает сопротивление движению магнитного якоря и нагрузка на магнитную связь между приводом и якорем. В результате якорь может вращаться рывками или терять синхронизацию
с приводом, циркуляция жидкости становится менее интенсивной, а перемешивание и выравнивание температуры занимают больше времени.
Для ориентира: динамическая вязкость воды при комнатной температуре составляет около 1 мПа⋅с,
у растительных масел она обычно измеряется десятками или сотнями мПа⋅с, а у сиропообразных и густых
сред может достигать тысяч мПа⋅с.
Поэтому паспортный объем, указанный для воды, нельзя автоматически переносить на масла, суспензии
и другие более сложные среды. При подборе нужно учитывать рабочий объем, вязкость при рабочей температуре, форму сосуда, размер магнитного якоря, требуемую скорость и длительность процесса.
Когда вместо магнитной мешалки нужна
верхнеприводная мешалка
Универсальной границы между магнитным и верхнеприводным перемешиванием не существует.
На устойчивость процесса одновременно влияют вязкость, объем образца, форма сосуда, размер и геометрия якоря, скорость вращения и температура среды.
Для предварительной оценки можно использовать ориентировочные диапазоны. Однако они не являются паспортными пределами конкретных моделей и не заменяют проверку процесса на реальном объеме, сосуде, якоре и рабочей температуре.
|
Динамическая вязкость среды |
Предварительная рекомендация |
|---|---|
|
До 100 мПа·с |
Обычно применимая область для магнитного перемешивания |
|
100—500 мПа·с |
Магнитная мешалка часто применима, но нужно учитывать объем, якорь и скорость |
|
500—2000 мПа·с |
Переходная область: процесс нужно оценивать отдельно |
|
2000—5000 мПа·с |
Стоит рассматривать верхнеприводную мешалку |
|
Свыше 5000 мПа·с |
Во многих задачах предпочтительнее верхнеприводное перемешивание |
|
Десятки и сотни тысяч мПа·с |
Требуется специализированная верхнеприводная мешалка с достаточным крутящим моментом |
Ориентировочные рекомендации по выбору типа перемешивания в зависимости от динамической вязкости среды
Переход на верхнеприводную мешалку может быть оправдан даже при сравнительно небольшой вязкости, если жидкость содержит твердые частицы, образует осадок, требует удержания частиц во взвешенном состоянии или остановка перемешивания из-за срыва якоря недопустима.
При подборе такого оборудования нужно учитывать не только вязкость и объем, но и максимальный крутящий момент, тип перемешивающего элемента и необходимую интенсивность перемешивания.
Скорость перемешивания: важен весь рабочий диапазон
При выборе магнитной мешалки не следует ориентироваться только на максимальное количество оборотов. Важно понимать, на какой скорости должен проходить конкретный процесс.
Повышенные обороты могут использоваться при быстром растворении компонентов или для создания интенсивной циркуляции в маловязкой жидкости. Низкие и средние скорости нужны для растворов, склонных
к вспениванию, при снижении вовлечения воздуха, работе с чувствительными образцами, предотвращении разбрызгивания и длительном перемешивании.
Поэтому при выборе модели важна не только верхняя граница скорости, но и способность прибора устойчиво работать на низких оборотах. Если методика предполагает повторение экспериментов, возможность точно установить 300 или 500 об/мин может быть важнее максимальных 1500 об/мин.
Высокая скорость не компенсирует недостаточную способность привода работать с вязкой средой. Наоборот, чрезмерное увеличение оборотов может привести к срыву магнитного якоря.

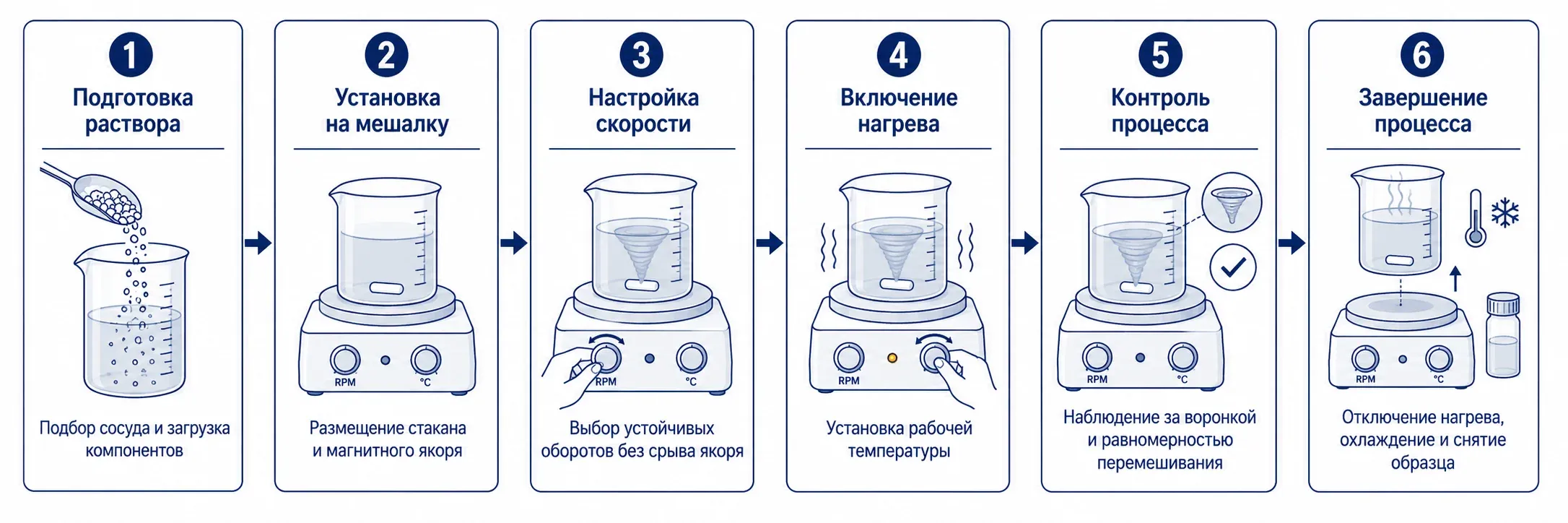

Основные этапы работы с магнитной мешалкой с нагревом
Температура платформы и температура образца
— не одно и то же
Максимальная температура является одной из ключевых характеристик магнитной мешалки с нагревом. Однако температура платформы сама по себе не показывает, до какой температуры нагреется жидкость.
Если рабочая поверхность способна нагреваться до 380 или 400 °C, это не означает, что образец в сосуде будет иметь ту же температуру. На фактическую температуру жидкости влияют объем образца, теплоемкость жидкости, материал и толщина стенок сосуда, площадь контакта с платформой, интенсивность перемешивания и тепловые потери.
Поэтому нужно заранее определить, что требуется методике: регулировать нагрев платформы
или поддерживать определенную температуру непосредственно внутри образца.
Если важна именно температура жидкости, предпочтительна мешалка с возможностью подключения внешнего температурного датчика. Это особенно актуально при приготовлении питательных сред, нагреве масел, работе с термочувствительными веществами, длительном термостатировании и реакционных процессах, чувствительных к изменению температуры.
Аналоговое или цифровое управление
Тип управления следует выбирать исходя из требований лабораторной задачи.
Аналоговые модели оснащаются механическими регуляторами температуры и скорости. Они подходят
для стандартных процессов, если не требуется точно фиксировать параметры, оператор контролирует процесс
во время работы, небольшие отклонения не влияют на результат и нет необходимости воспроизводить режим
с высокой точностью.
Цифровая мешалка предпочтительна, если необходимо задавать конкретную скорость, устанавливать температуру, контролировать параметры на дисплее, задавать продолжительность процесса и повторять одинаковый режим при последующих экспериментах.
Принцип выбора прост: если допустима приблизительная настройка режима, можно рассматривать аналоговую модель; если параметры нужно точно задавать и воспроизводить, лучше выбрать
цифровое управление.

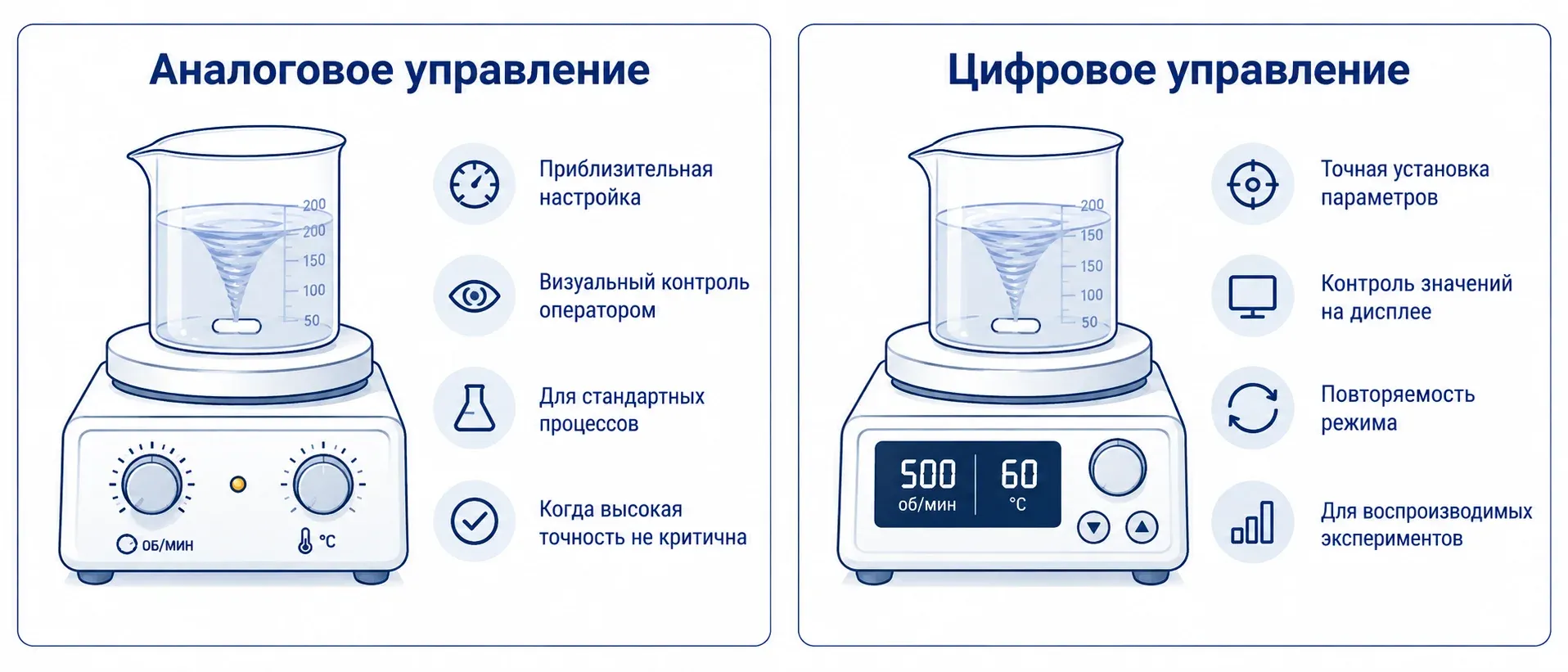

Сравнение аналогового и цифрового управления магнитной мешалкой
Размер платформы и количество рабочих мест
Размер рабочей платформы особенно важен при использовании крупных стаканов, колб и другой посуды
с большим диаметром дна. Большая платформа удобнее для размещения крупной посуды и обеспечивает большую площадь контакта с сосудом.
Однако увеличенный размер сам по себе не является преимуществом. Если лаборатория работает
со стаканами 100—500 мл, крупная рабочая поверхность может просто не использоваться. Поэтому
при выборе важно учитывать форму платформы, устойчивость сосуда, мощность нагрева, равномерность температуры и соответствие размера платформы диаметру дна посуды.

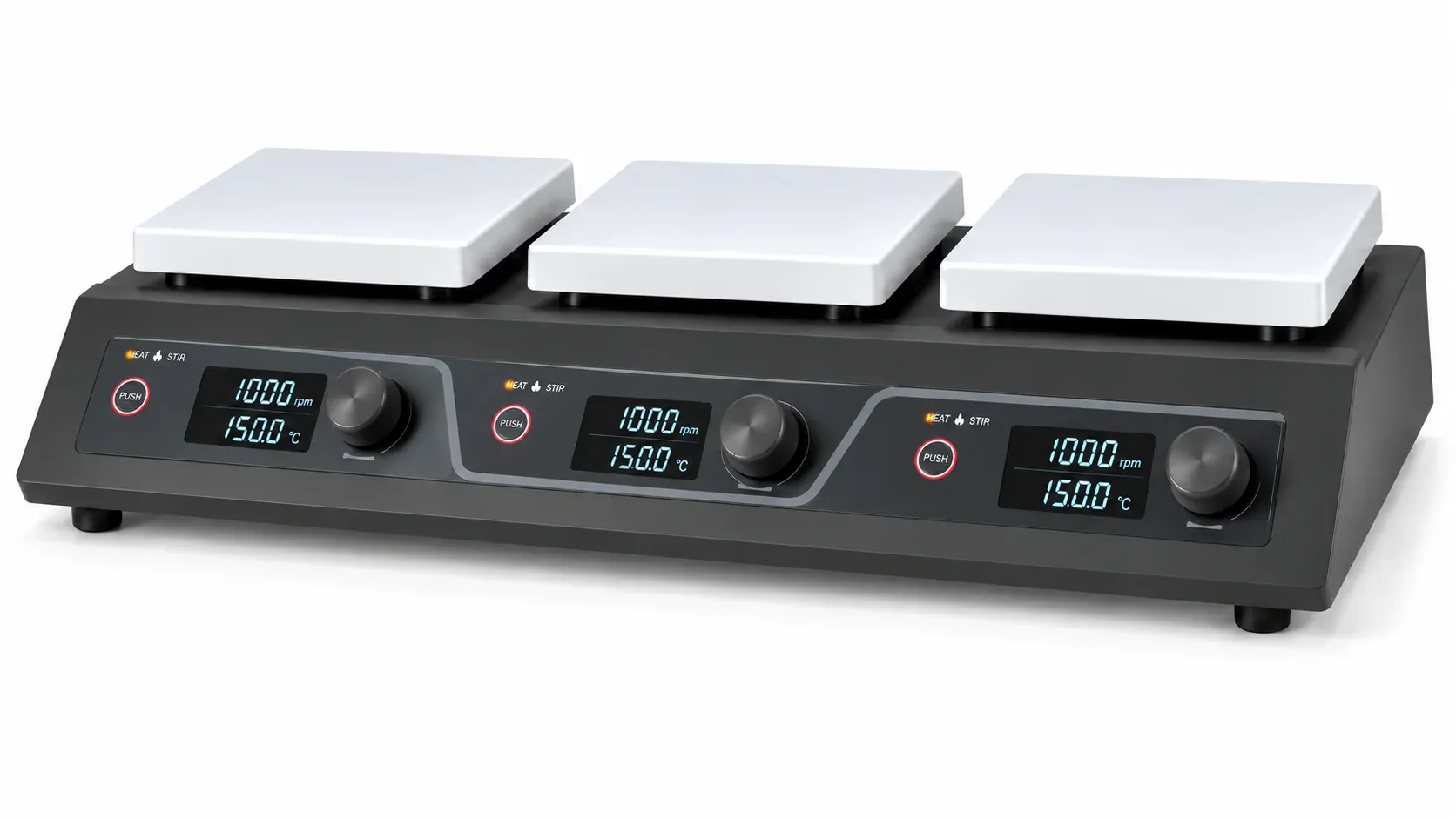

Не всегда задача лаборатории заключается в увеличении объема одного образца. При серийной пробоподготовке важнее может быть возможность одновременно перемешивать несколько проб. Многоместная магнитная мешалка удобна для приготовления серий растворов, параллельной пробоподготовки, сравнительных экспериментов и одновременной работы с несколькими
небольшими процессами.
При выборе многоместной модели нужно проверить количество рабочих позиций, допустимый объем на одну позицию, наличие нагрева, диапазон скоростей, расстояние между позициями, допустимый диаметр посуды
и возможность независимого управления.
Материал платформы и системы защиты
Материал платформы важен не только для нагрева, но и для эксплуатации оборудования. В лаборатории невозможно полностью исключить случайные проливы, поэтому при работе с кислотами, щелочами, органическими растворителями и другими химически активными веществами нужно учитывать устойчивость рабочей поверхности.
Для стандартных задач подходят рабочие поверхности с защитным покрытием, а для более требовательных условий — модели со стеклокерамической платформой. При этом химическую стойкость поверхности нужно оценивать в зависимости от конкретных реагентов и условий эксплуатации.
Системы безопасности следует выбирать с учетом процесса. Для кратковременного перемешивания
под контролем оператора обычно хватает базовых функций, а при длительном нагреве, высоких температурах и ограниченном визуальном контроле становятся важны дополнительные защиты.
В цифровых моделях к таким функциям могут относиться защита от перегрева, сообщения об ошибках, таймер, звуковая сигнализация и блокировка параметров.
Подборка моделей DAIHAN под разные лабораторные задачи
При выборе модели важно исходить из лабораторного сценария: условий работы, свойств среды
и требований к процессу.
Приведенная таблица помогает быстро сопоставить лабораторную задачу с подходящим классом оборудования, но не заменяет технический подбор под конкретный процесс.
В таблице приведены примеры моделей, доступных на сайте ГЛОБАЛ ЛАБ.
По кликабельным названиям можно перейти на страницы соответствующего оборудования.
|
Лабораторная задача |
Тип оборудования |
Пример оборудования DAIHAN |
|---|---|---|
|
Перемешивание без нагрева |
Магнитная мешалка без нагревательной платформы |
|
|
Стандартное перемешивание с нагревом |
Магнитная мешалка с нагревательной платформой |
|
|
Точная настройка режима |
Цифровая магнитная мешалка |
|
|
Контроль температуры жидкости |
Мешалка с внешним температурным датчиком |
|
|
Работа с крупной лабораторной посудой |
Мешалка с увеличенной рабочей поверхностью |
|
|
Несколько образцов без нагрева |
Многоместная магнитная мешалка |
|
|
Несколько образцов с нагревом |
Многоместная мешалка с нагревом |
|
|
Вязкие среды |
Верхнеприводная мешалка |
Подбор типа мешалки DAIHAN Scientific в зависимости от лабораторной задачи

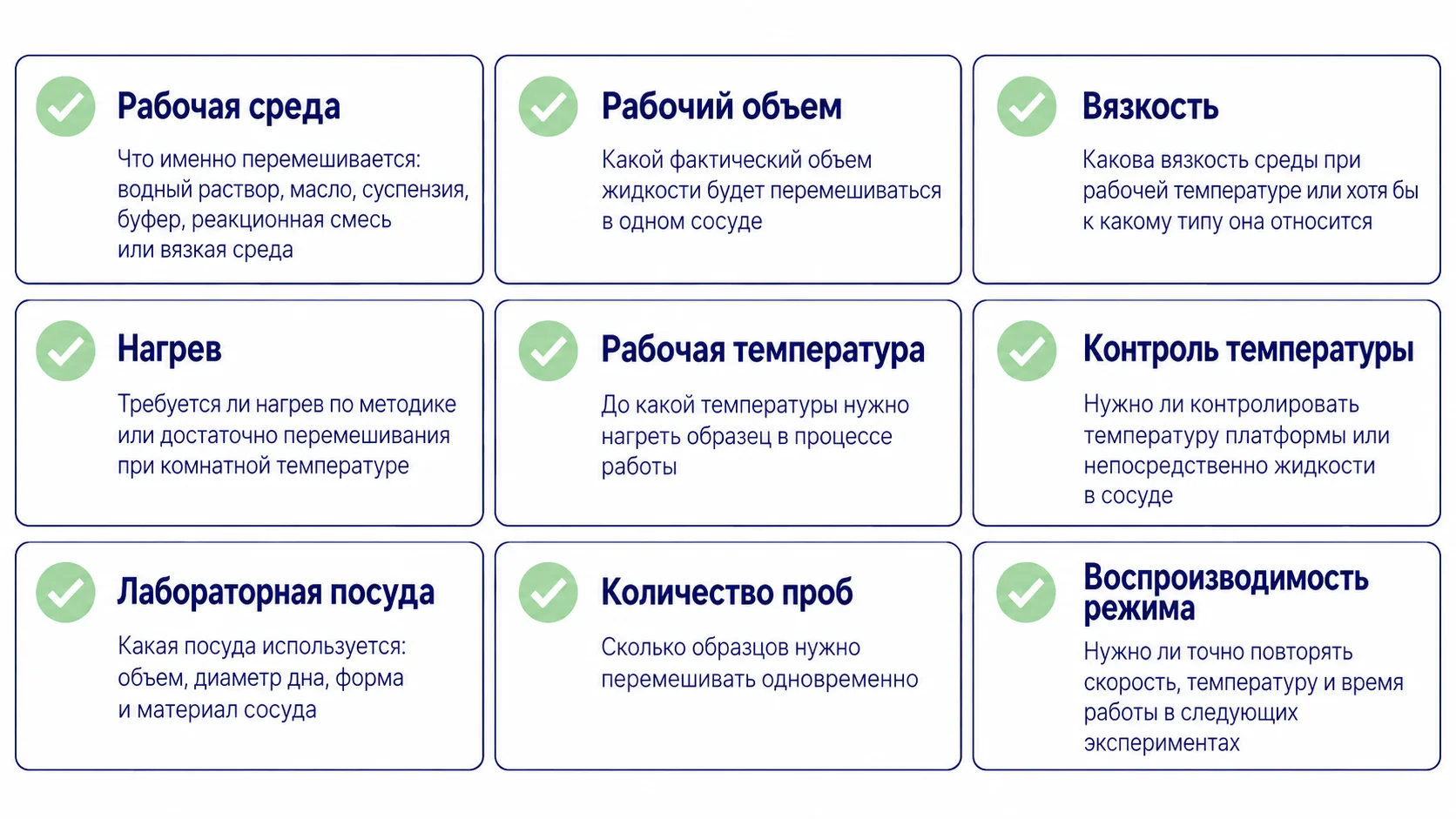

Чек-лист перед подбором магнитной мешалки
Перед выбором оборудования зафиксируйте основные параметры процесса. Это поможет быстрее понять, какой тип мешалки необходим.
Чем точнее определены эти параметры, тем проще подобрать оборудование под методику.
Частые вопросы
Как выбрать магнитную мешалку для лаборатории?
Начните с параметров процесса: рабочей среды, объема, вязкости, температуры, требуемой скорости, типа посуды
и количества проб. После этого можно выбирать тип прибора: без нагрева, с нагревом, с цифровым управлением, многоместный или верхнеприводный вариант.
Чем магнитная мешалка с нагревом отличается от обычной?
Обычная магнитная мешалка обеспечивает только перемешивание жидкости с помощью магнитного якоря. Модель
с нагревом дополнительно оснащена нагревательной платформой и позволяет одновременно перемешивать и нагревать рабочую среду.
Можно ли выбирать магнитную мешалку только по максимальному объему?
Нет. Максимальный объем обычно указывается для воды. При работе с вязкими средами фактические возможности магнитного привода могут быть ниже.
При какой вязкости нужна верхнеприводная мешалка?
Жесткой границы не существует. Диапазон примерно 500—2 000 мПа·с уже требует оценки конкретного объема, сосуда и якоря. При вязкости в несколько тысяч мПа·с и выше все чаще целесообразно рассматривать
верхнеприводную мешалку.
Зачем нужен внешний температурный датчик?
Он позволяет измерять температуру непосредственно внутри жидкости. Это важно, если температура образца является критическим параметром методики.
Когда нужна цифровая магнитная мешалка?
Цифровая модель полезна, если необходимо точно задавать скорость, температуру и время, контролировать параметры на дисплее и воспроизводить одинаковые условия при повторных экспериментах.
