Гониометрические системы позиционирования GL-GP

GL-GP-3 и GL-GP-3A — трехосевые гониометрические системы для точного позиционирования и фиксации монокристаллических заготовок после рентгеновской ориентации и перед последующей обработкой.

Основные особенности:

три оси позиционирования — две оси наклона и одна ось вращения;
диапазон наклона — до ±30° по каждой оси;
диапазон вращения — 360°;
механическая фиксация образца после выставления положения;

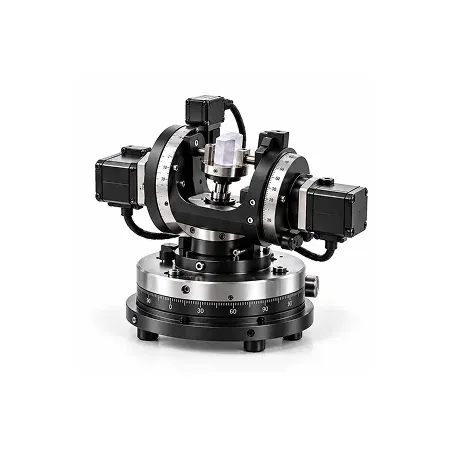

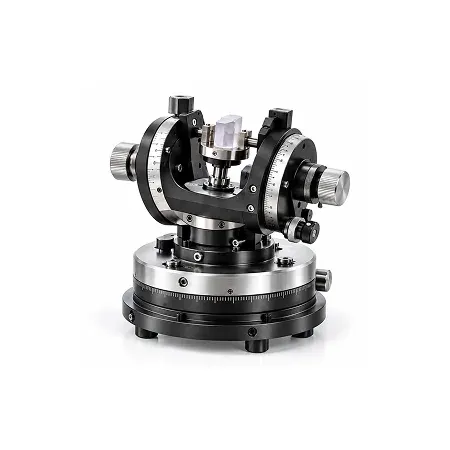

ручное исполнение GL-GP-3 и моторизованное GL-GP-3A;
совместимость с рентгеновскими ориентаторами и системами Лауэ;
возможность интеграции с оборудованием для ориентированной резки;
работа со слитками, стержнями, пластинами, призмами и другими монокристаллическими заготовками.

Доступно для предзаказа

Сравнить

Характеристики

Назначение	точное угловое позиционирование монокристаллических заготовок
Тип системы	многокоординатный гониометрический столик / система позиционирования
Количество основных осей	3
Оси наклона	2
Диапазон наклона по каждой оси	±30°
Ось вращения	1
Диапазон вращения	360°
Исполнение	ручное; автоматизированное — опционально
Фиксация положения	механическая фиксация после выставления положения
Типы образцов	слитки, стержни, пластины, призмы и другие монокристаллические заготовки
Совместимость	рентгеновские ориентаторы, системы Лауэ, оборудование для ориентированной резки
Поставка	как самостоятельный узел или в составе комплексного участка

Описание

Системы GL-GP применяются после рентгеновского определения кристаллографической ориентации. Заготовка устанавливается на гониометрическую систему, ее положение корректируется по двум осям наклона и одной оси вращения, после чего образец фиксируется для последующей резки, шлифования, маркировки или повторного контроля.

Системы предназначены для работы со слитками, стержнями, пластинами, призмами и другими заготовками из кремния, германия, кварца, ниобата и танталата лития, оптических и лазерных кристаллов, сцинтилляторов и других монокристаллических материалов.

Сфера применения: лаборатории рентгеновской ориентации и контроля; участки выращивания и обработки монокристаллов; производство кремниевых, кварцевых и пьезоэлектрических пластин; подготовка монокристаллов
к ориентированной резке; исследовательские и производственные центры.

Ключевые преимущества модели:

два варианта исполнения — ручная или моторизованная система под требования процесса;
гибкая интеграция — совместимость с ориентаторами, системами Лауэ и оборудованием для резки;
модульное применение — поставка как отдельного узла или в составе комплексного участка.
