Методы выращивания монокристаллов: метод Чохральского, метод Бриджмена и направленная кристаллизация
Выращивание монокристаллов — один из ключевых этапов получения материалов с заданной структурой, чистотой и физическими свойствами. Именно на стадии роста формируются ориентация решетки, распределение примесей, однородность состава и дефектная структура материала.
Монокристалл получают только при управляемом движении фронта затвердевания, когда новая твердая фаза наследует ориентацию затравки. Поэтому выбор метода выращивания зависит не от «качества вообще»,
а от свойств конкретного материала: температуры плавления, летучести компонентов, химической активности, вязкости, склонности к переохлаждению, распределения примесей и допустимости контакта с тиглем.
В статье рассмотрим основные методы выращивания монокристаллов: метод Чохральского, метод Бриджмена и направленную кристаллизацию. Разберем, какие материалы выращивают этими методами, какие дефекты могут возникать и какие параметры оборудования важно учитывать при подборе установки.
Автор экспертной статьи
Павел Дробот
Руководитель направления «Вакуумные системы
и печи» ГЛОБАЛ ЛАБ, кандидат физико-математических наук, доцент
Содержание
Основные термины
Монокристалл — материал, в котором решетка имеет единую ориентацию
по всему объему.
Затравка — небольшой монокристалл с заранее заданной ориентацией внутренней решетки, от которого начинается рост нового кристалла.
Фронт кристаллизации — граница между жидким расплавом
и затвердевшим материалом.
Температурный градиент — изменение температуры на единицу длины
в направлении роста кристалла.
Стехиометрия — количественное соотношение химических элементов
в соединении.
Дислокация — протяженный дефект кристаллической решетки.
Сегрегация — неодинаковое распределение компонентов или примесей между различными участками кристалла.
Термическое напряжение — внутреннее напряжение, возникающее из-за неодинакового нагрева, охлаждения или теплового расширения материала.

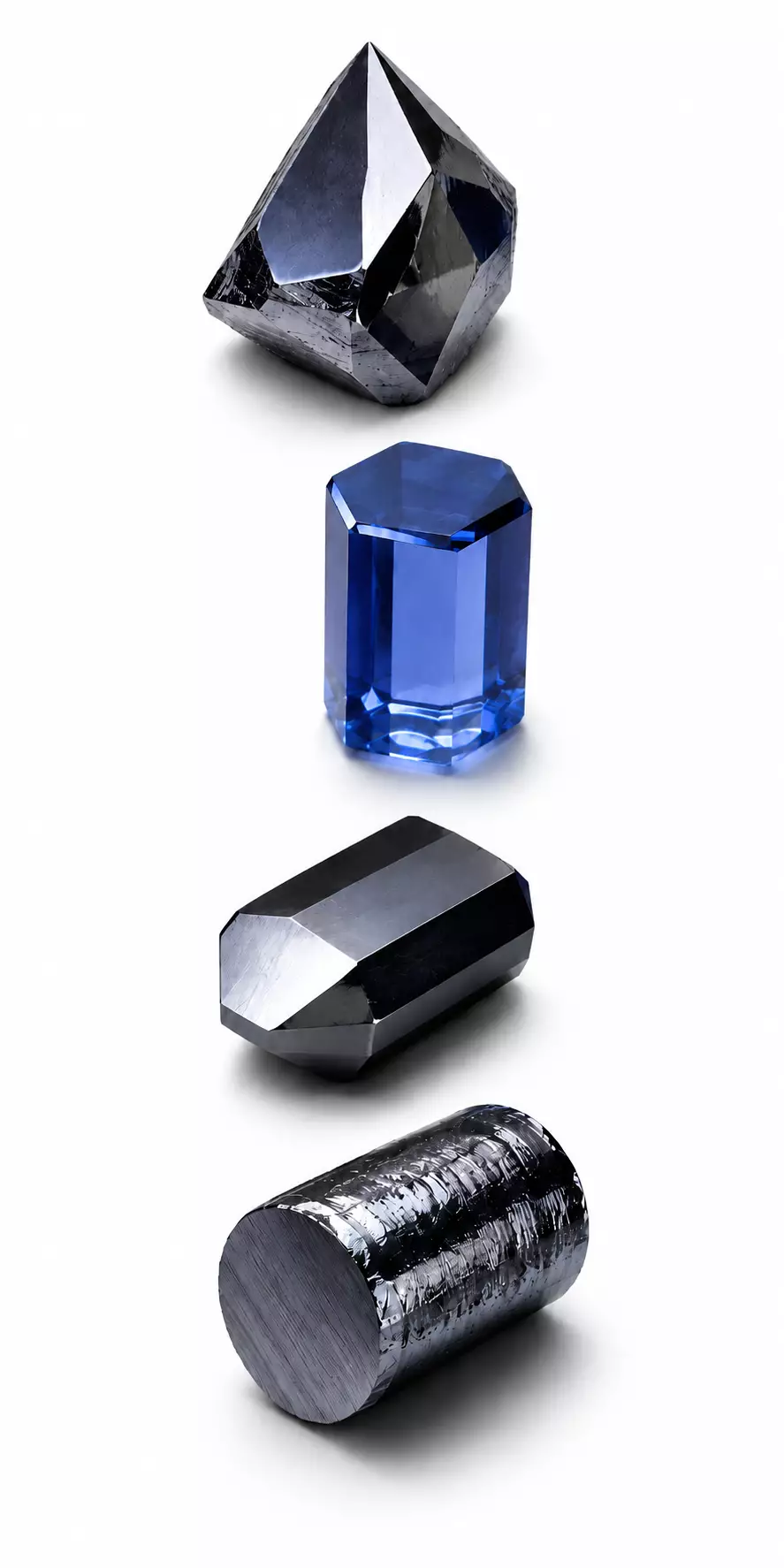

Монокристаллические образцы с различной формой слитка и огранкой
Выращивание монокристаллов: принцип процесса, свойства материалов и области применения
Выращивание монокристаллов — это процесс получения материала с единой ориентацией решетки.
В отличие от поликристаллического материала, монокристалл не состоит из множества зерен с разной ориентацией, поэтому его свойства более однородны и предсказуемы.
Монокристаллы используют там, где важны стабильные электрические, оптические, механические или тепловые характеристики: в микроэлектронике, оптике, лазерной технике, фотонике, производстве сенсоров, сцинтилляторов, полупроводниковых приборов и функциональных материалов.
Качество материала зависит не только от химического состава исходного материала,
но и от температурного режима, атмосферы процесса, скорости роста, чистоты среды, материала тигля или ампулы и точности управления оборудованием.
Дефекты, возникшие на этапе роста, сложно исправить последующей обработкой: они уже заложены
в структуру материала. Посторонние зерна, трещины, включения, неоднородность состава и остаточные напряжения могут изменить свойства монокристалла и снизить пригодность заготовки для дальнейшего применения.

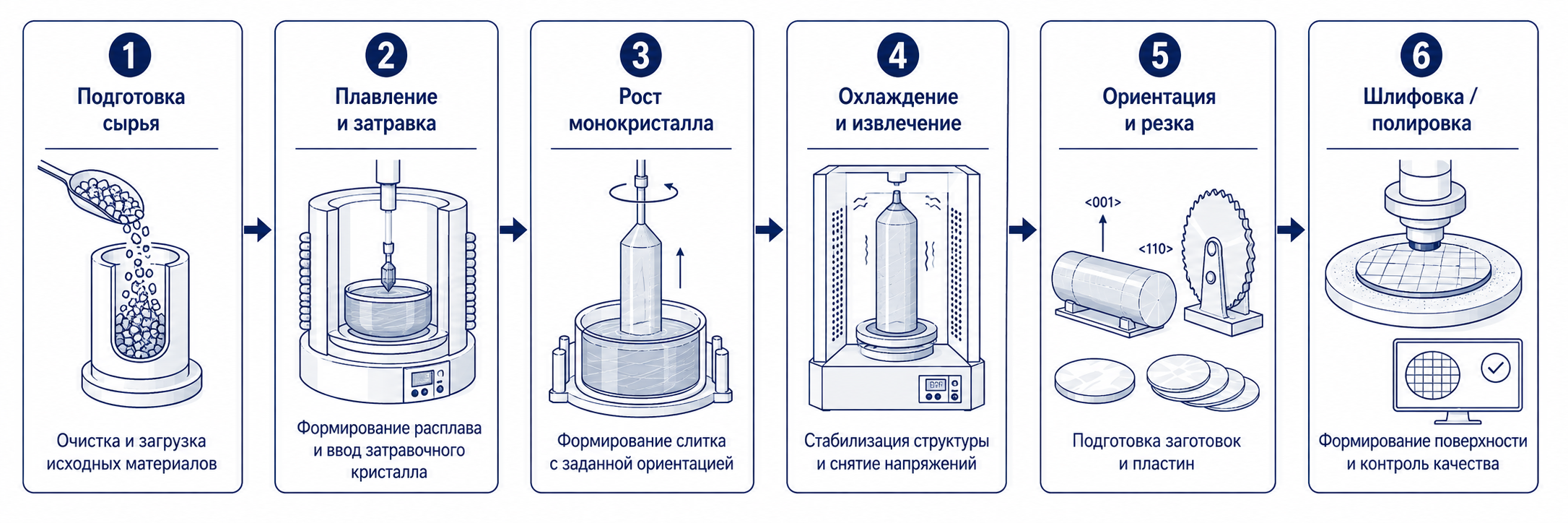

Этапы роста монокристаллов
Какие материалы выращивают в виде монокристаллов
В виде монокристаллов выращивают материалы, свойства которых напрямую зависят от структуры
и однородности решетки. К ним относятся кремний, германий, арсенид галлия, фосфид индия, теллурид кадмия, теллурид кадмия-цинка, карбид кремния, сапфир, фторидные и оксидные кристаллы, лазерные, оптические, пьезоэлектрические и сегнетоэлектрические материалы, а также жаропрочные никелевые сплавы для монокристаллических деталей.
Для разных материалов используют разные методы выращивания. Главный вопрос при выборе технологии — можно ли удерживать расплав в открытом тигле. Для относительно стабильных расплавов, из которых нужно получить цилиндрический слиток, часто применяют метод Чохральского. Если материал летуч, разлагается, реагирует с атмосферой или его состав нужно сохранить в закрытом объеме, предпочтительнее метод Бриджмена или его вариант с вертикальным градиентным замораживанием.
Для деталей сложной формы, например для лопаток из никелевых суперсплавов, применяют направленную кристаллизацию. В этом случае расплав затвердевает в форме при контролируемом отводе тепла
в заданном направлении.

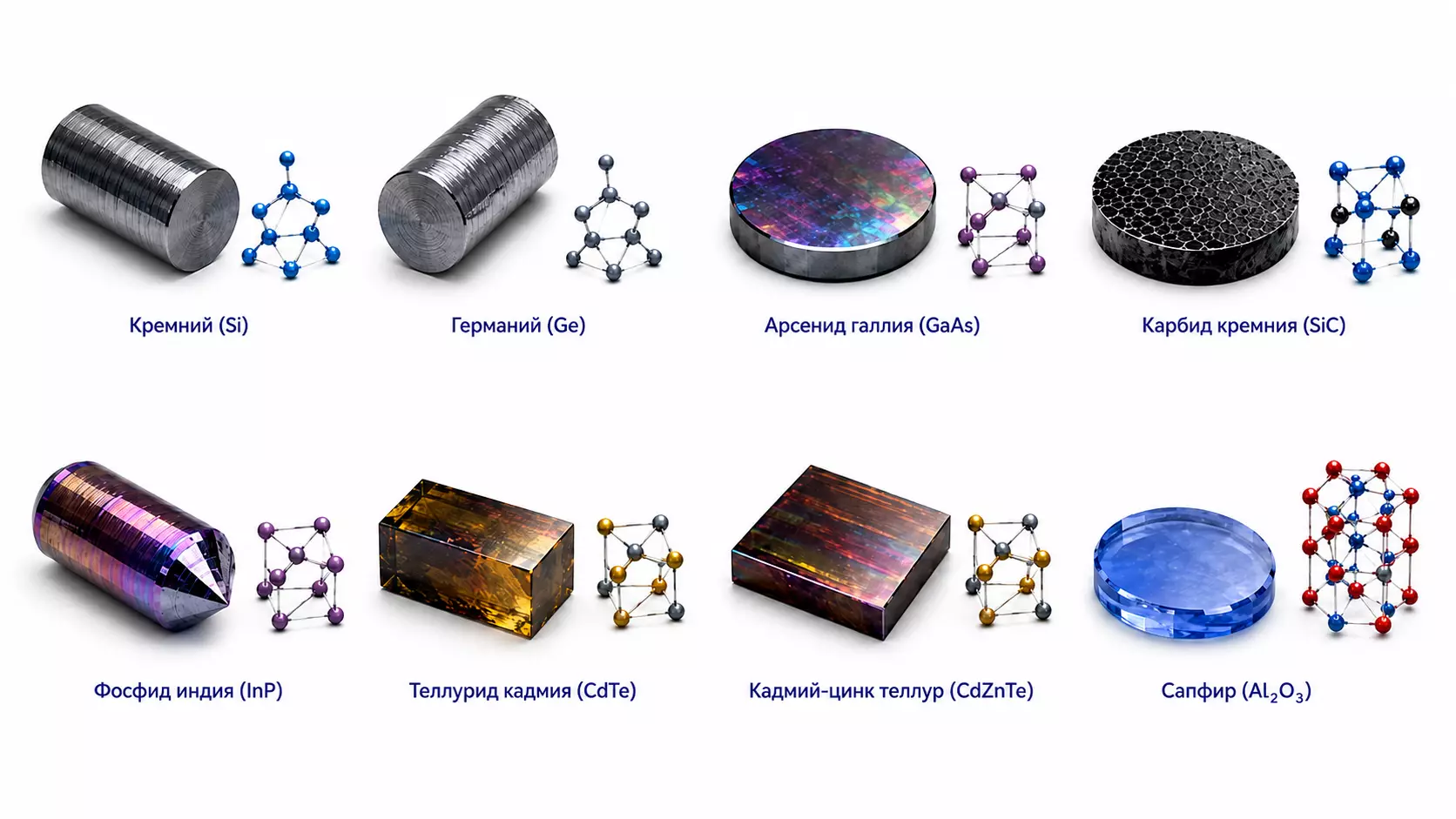

Примеры монокристаллических материалов, применяемых в микроэлектронике, оптике и функциональных приборах
Основные методы выращивания монокристаллов
К основным методам выращивания монокристаллов относятся метод Чохральского, метод Бриджмена
и направленная кристаллизация. Все они основаны на управляемом затвердевании расплава, но отличаются схемой процесса, типом оборудования, условиями роста и областью применения.
На результат влияют два связанных параметра: температурный градиент у границы «расплав — кристалл»
и скорость перемещения этой границы. Слишком высокая скорость роста повышает риск включений, дендритной структуры и термических напряжений. Слишком малый температурный градиент делает фронт кристаллизации неустойчивым и облегчает появление посторонних зерен.
Поэтому оборудование для выращивания кристаллов должно не только достигать заданной температуры,
но и воспроизводимо формировать нужный температурный профиль по высоте и времени.

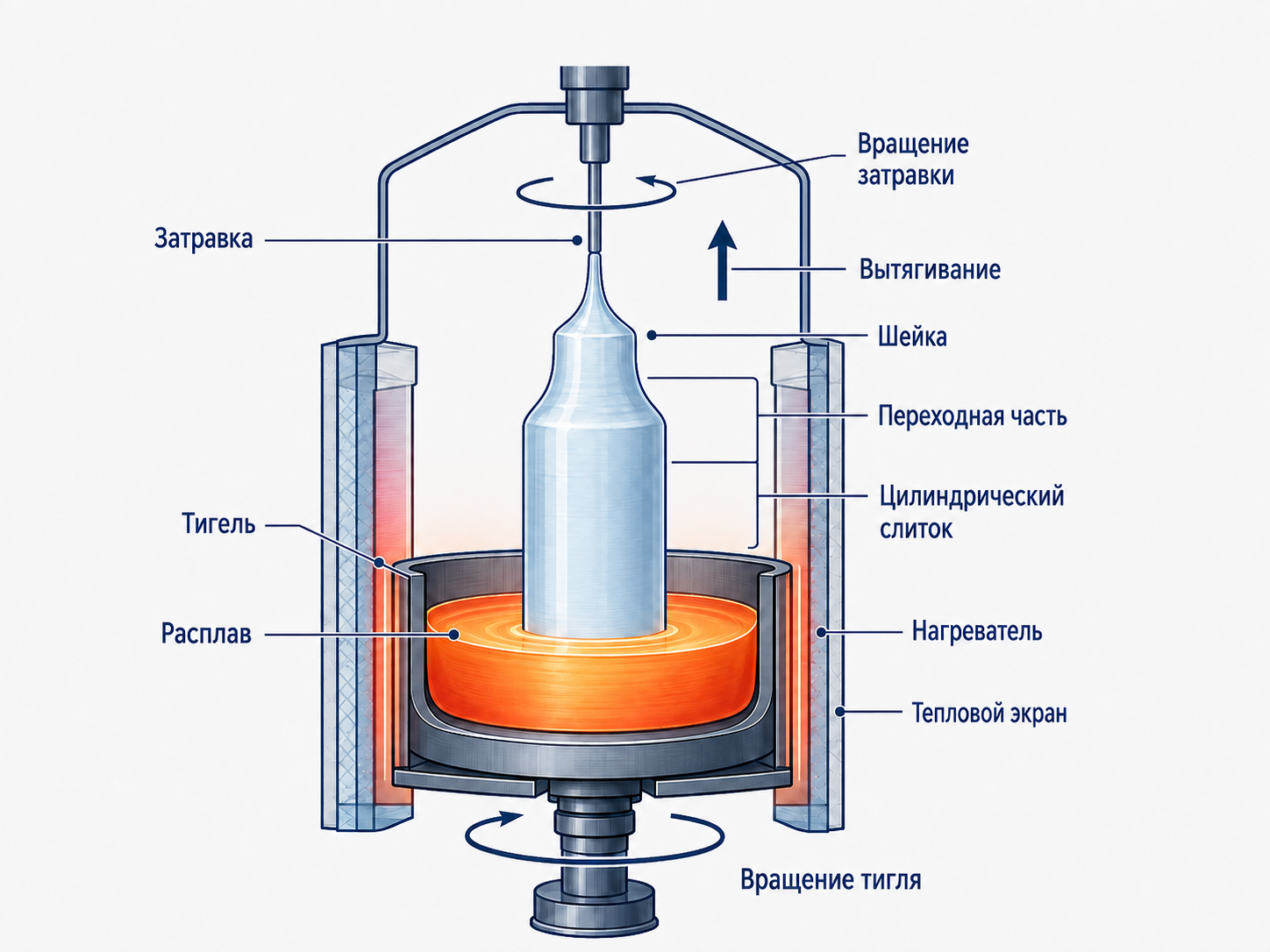

Метод Чохральского
Метод Чохральского применяют для выращивания монокристаллов из расплава. Затравочный монокристалл погружают в расплав, а затем медленно вытягивают вверх. Во время вытягивания затравку вращают, чтобы стабилизировать рост
и обеспечить более равномерное формирование слитка. Сначала на затравке образуется шейка,
затем переходная часть, после чего формируется цилиндрический слиток. Его диаметр регулируют
за счет сочетания мощности нагрева, скорости вытягивания, вращения кристалла и тигля, а также теплового экранирования.
Метод подходит для кремния и германия, а также
для ряда лазерных, пьезоэлектрических и оптических кристаллов, включая иттрий-алюминиевый гранат YAG, ниобат лития и танталат лития.
Для некоторых соединений применяют герметизацию расплава или повышенное давление.
Сильная сторона метода Чохральского — получение крупных цилиндрических кристаллов с заданной ориентацией и возможность управлять диаметром во время роста. Ограничения связаны с контактом расплава с тиглем и открытой поверхностью, через которую могут испаряться летучие компоненты.
Характерные дефекты метода Чохральского: дислокации, вакансии, межузельные атомы, включения, остаточные термические напряжения, полосы неоднородности состава и неравномерное распределение легирующих примесей. Для кремния особенно важен контроль кислорода из кварцевого тигля и углерода
из элементов горячей зоны.
При выборе установки для метода Чохральского учитывают точность скорости вытягивания, стабильность вращения затравки и тигля, контроль диаметра, распределение температуры в горячей зоне, чистоту защитного газа, остаточное давление, материалы тигля, экранов и нагревателей, а также возможность программирования стадий роста.

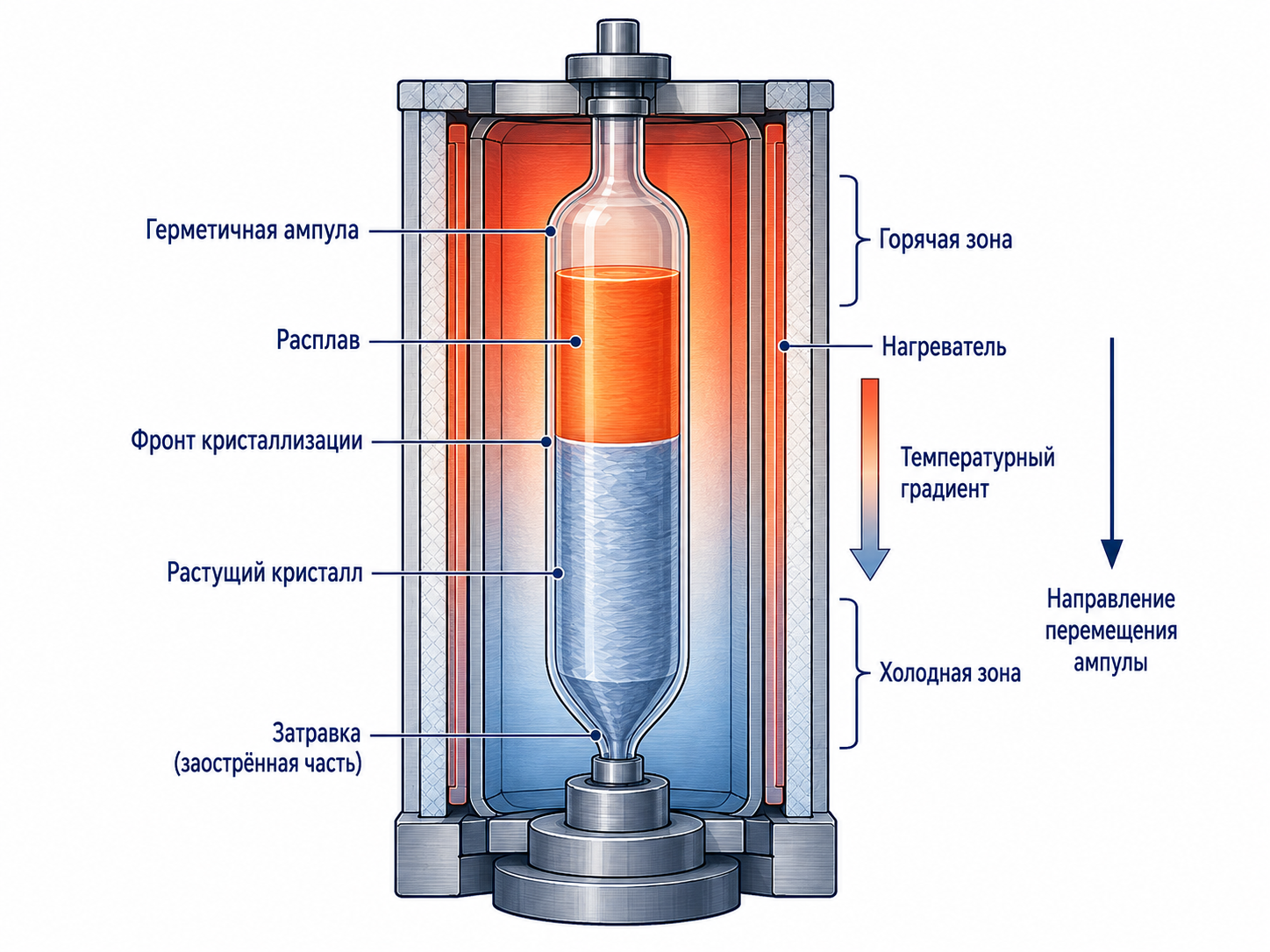

Метод Бриджмена
Метод Бриджмена применяют для выращивания кристаллов из расплава в тигле или герметичной ампуле. Исходный материал расплавляют и медленно проводят через устойчивый температурный градиент от горячей зоны к холодной. Перемещаться может ампула, печь или сам температурный профиль.
Кристаллизация начинается у затравки или
в заостренной части ампулы и распространяется вдоль контейнера. Метод бывает вертикальным
и горизонтальным.
Один из вариантов — Vertical Gradient Freeze, или VGF: в этом случае ампула не перемещается механически, а фронт кристаллизации управляется изменением температуры отдельных зон печи.
Метод Бриджмена удобен для материалов, которые желательно выращивать в закрытом объеме: арсенида галлия GaAs, фосфида индия InP, теллурида кадмия CdTe, теллурида кадмия-цинка CdZnTe, халькогенидных соединений, галогенидных сцинтилляторов, фторидных и некоторых оксидных кристаллов.
Сильная сторона метода Бриджмена — возможность выращивать материалы в закрытом объеме, ограничивать потери летучих компонентов и сохранять стехиометрию многокомпонентного вещества. Форма слитка определяется внутренней геометрией тигля или ампулы, а конструкция установки обычно проще, чем
у вытягивающей системы Чохральского.
Основные риски метода связаны с контактом растущего кристалла со стенкой ампулы. Различие коэффициентов теплового расширения может вызывать напряжения, дислокации и трещины. Материал контейнера также может загрязнять расплав. Нежелательное зарождение кристаллов на стенках приводит
к двойникам, малоугловым границам и поликристаллическим участкам.
Характерные дефекты метода Бриджмена: напряжения, дислокации, трещины, двойники, малоугловые границы и поликристаллические участки. Они могут возникать из-за различия коэффициентов теплового расширения кристалла и ампулы, нежелательного зарождения на стенках или нестабильной формы фронта кристаллизации.
Для метода Бриджмена важны количество и длина температурных зон, максимальная и рабочая температура, стабильность температурного градиента, скорость перемещения ампулы, точность позиционирования, равномерность температуры по сечению, вакуумирование, контролируемая атмосфера, герметичность
и материал ампулы.

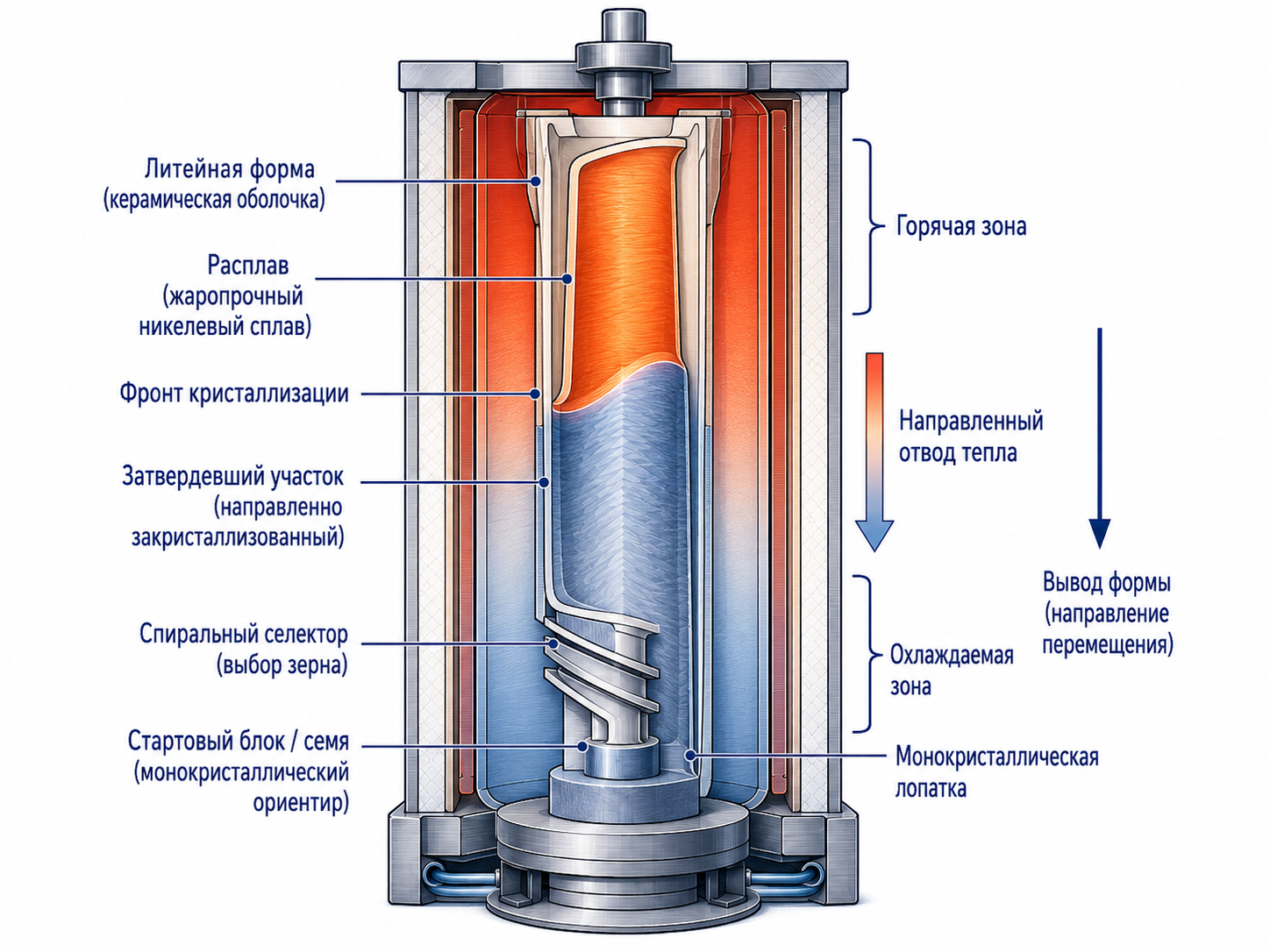

Направленная кристаллизация
Метод Бриджмена основан на этом же принципе. Однако
в промышленной терминологии направленную кристаллизацию часто выделяют отдельно, когда расплав затвердевает в литейной форме или стационарном тигле без классической ампулы, перемещаемой через двухзонную печь.
Направленная кристаллизация — более широкое понятие, чем отдельный метод выращивания в ампуле.
При этом подходе тепло отводят преимущественно
в одном направлении, чтобы фронт затвердевания последовательно проходил через весь объем материала.
Типичный пример — производство колонных и монокристаллических лопаток из никелевых жаропрочных сплавов. Форму с расплавом постепенно выводят из горячей зоны к охлаждаемой части. Затравка или спиральный селектор оставляет одно зерно нужной ориентации, которое затем заполняет деталь.
Метод также используют для направленно затвердевшего кремния, некоторых эвтектик и исследовательских образцов, когда нужно управлять дендритной структурой или преимущественной ориентацией зерен.
Характерные дефекты направленной кристаллизации: посторонние зерна, двойные кристаллы, отклонение ориентации, пористость, трещины, макросегрегация и неоднородное расположение дендритов.
Для суперсплавов опасны дефекты типа freckles — вытянутые участки локально измененного состава, возникающие из-за движения расплава в двухфазной зоне.
При направленной кристаллизации контролируют осевой температурный градиент, скорость вывода формы или охлаждения, положение фронта кристаллизации, температуру подогрева формы, эффективность охлаждающего узла, геометрию затравки и селектора, однородность защитной атмосферы и тепловые потери.
Чем отличаются методы Чохральского и Бриджмена
В методе Чохральского растущий кристалл выходит из расплава и не соприкасается со стенками тигля. Поэтому его диаметр можно изменять во время процесса. Но открытая поверхность расплава усложняет работу с летучими компонентами, а вращение и вытягивание требуют высокоточной механики.
В методе Бриджмена кристалл остается внутри ампулы, принимает ее форму и обычно растет при меньшем количестве механических операций. Закрытый объем лучше сохраняет состав многокомпонентных веществ,
но контакт со стенкой повышает риск загрязнения, напряжений и паразитного зарождения.
Поэтому метод Чохральского чаще выбирают для крупных стандартных слитков, а метод Бриджмена
— для соединений, чувствительных к испарению и изменению стехиометрии.
Как выбрать метод выращивания монокристаллов
Выбор метода зависит от материала, формы заготовки, допустимости контакта с тиглем или ампулой, летучести компонентов, температурного режима и требований к чистоте процесса.
|
Метод |
Когда подходит |
Основные ограничения |
|---|---|---|
|
Метод Чохральского |
нужен крупный цилиндрический монокристалл большого диаметра, возможно выращивание из открытого расплава |
испарение летучих компонентов, контакт расплава с тиглем, высокая требовательность |
|
Метод Бриджмена |
материал нужно выращивать в закрытом объеме и сохранить состав многокомпонентного вещества |
контакт кристалла со стенкой ампулы, риск напряжений и загрязнений от контейнера |
|
Направленная кристаллизация |
нужно задать направление роста в форме или получить деталь сложной геометрии |
риск посторонних зерен, трещин, макросегрегации и дефектов при сложной геометрии |
При выборе установки недостаточно сравнить только максимальную температуру и размер камеры. Нужно учитывать температурный градиент, скорость роста, вакуум или газовую среду, испарение компонентов, диапазон перемещения, точность приводов, количество зон нагрева и возможности регистрации процесса.
Стабильный монокристалл получают не за счет одного параметра, а за счет согласованной работы тепловой системы, механики, атмосферы и автоматического управления.
Какие параметры оборудования важны при подборе
При подборе оборудования для выращивания монокристаллов важно учитывать не только предельные характеристики установки, но и ее способность стабильно воспроизводить режим роста.
Ключевые параметры оборудования:
- максимальная и рабочая температура;
- стабильность поддержания температуры;
- равномерность нагрева;
- количество и длина температурных зон;
- величина и стабильность температурного градиента;
- скорость вытягивания, перемещения ампулы или охлаждения;
- точность приводов и позиционирования;
- возможность вращения затравки, тигля или ампулы;
- вакуумирование и контролируемая газовая среда;
- материал тигля, ампулы, экранов и нагревателей;
- герметичность системы;
- регистрация температуры и положения образца;
- программирование стадий процесса.
Оборудование должно обеспечивать воспроизводимость условий. Это особенно важно в исследовательских
и опытно-промышленных задачах, где необходимо не просто получить образец, а зафиксировать режим, повторить процесс и при необходимости масштабировать его.
Оборудование ГЛОБАЛ ЛАБ для выращивания
и исследования кристаллов
ГЛОБАЛ ЛАБ подбирает оборудование для выращивания монокристаллов, исследования процессов затвердевания, работы с температурными градиентами, вакуумом и контролируемой газовой средой.
Частые вопросы
Какой метод чаще применяют для выращивания кремния?
Для производства крупных цилиндрических монокристаллов кремния наиболее широко применяется метод Чохральского. Для солнечной энергетики также используют варианты направленного затвердевания кремния.
Почему арсенид галлия (GaAs) часто синтезируют в закрытой системе?
При достижении температуры плавления наблюдается интенсивное испарение мышьяка из расплава, что обусловливает отклонение состава расплава от стехиометрического соотношения компонентов. Для сохранения стехиометрии применяют ряд технологических решений: выращивание в герметичной ампуле, в атмосфере инертного газа
под контролируемым давлением либо в жидкой герметизирующей среде (например, в слое расплавленного флюса).
Является ли метод Бриджмена направленной кристаллизацией?
Да. Метод Бриджмена основан на последовательном направленном затвердевании расплава. Однако термин «направленная кристаллизация» шире и включает получение монокристаллических литых деталей.
Можно ли подобрать установку только по максимальной температуре?
Нет. Нужно учитывать температурный градиент, стабильность зон, скорость перемещения, точность привода, материал тигля, вакуум, газовую среду, давление и летучесть компонентов расплава.
